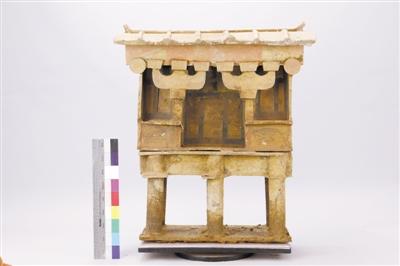

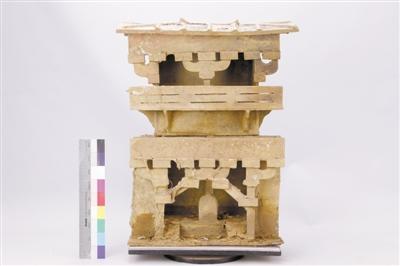

兩座東漢彩繪陶樓 受訪者供圖

一件有著近兩千年歷史的東漢彩繪陶樓，如何用科技的手段復(fù)原它光彩亮麗的“原貌”,，并進(jìn)一步揭開其中秘密,，成都文物考古研究院近日給出了答案。

東漢陶樓彩繪層保存完整

去年4月,，成都市文物考古工作隊在新津縣鄧雙寶資山,，搶救發(fā)掘了一批東漢時期的崖墓，其中出土的兩座造型精美的彩繪陶樓,，引起了考古界的關(guān)注,。這兩座彩繪陶樓大小相近，高度約65厘米,，一座為兩層樓閣式,，一座為兩層干欄式，通體彩繪,。

“陶樓是考古發(fā)掘中較為常見的一種隨葬明器,，即古人下葬時的隨葬器物，而非實用器,?！背啥嘉奈锟脊叛芯吭何奈锉Ｗo(hù)與修復(fù)中心副主任、副研究員孫杰說,，這兩座陶樓出自同一座東漢崖墓,，距今約有2000年歷史，從其精美程度看,，墓葬主人非富即貴,。

“陶質(zhì)彩繪文物因保存環(huán)境、制作工藝,、材質(zhì),、材料等原因，彩繪層較難保存,，像這兩件陶樓彩繪層保存完整的較為少見,。”孫杰說，但即便保存下來的陶制彩繪文物,，也往往會出現(xiàn)顏料卷曲,、起翹、褪色,、變色,、膠質(zhì)流失、變形等病害,，因此彩繪加固是陶制彩繪文物保護(hù)的國際性難題,。

自去年4月出土這兩座陶樓后，文物保護(hù)工作人員立即開展相關(guān)的分析檢測工作,。前期調(diào)查研究可見,，文物表面彩繪層被泥土覆蓋，彩繪圖案被遮蓋,，導(dǎo)致圖案隱晦不清,。同時，彩繪層也開始出現(xiàn)不同程度的起翹,、剝落,，其中的起翹部位僅輕輕碰觸就會脫落，導(dǎo)致彩繪顏料被連帶剝落,，造成彩繪畫面損傷,。因此，需要立即對這兩件文物進(jìn)行保護(hù)性清理修復(fù),。

多重手段探尋隱藏圖案輪廓

“從陶樓局部起翹圖層可知,，在表面泥土覆蓋下有較為鮮艷的顏料層，常規(guī)的資料信息提取技術(shù),，可見光攝影和紅外攝影,，都無法感知圖層信息?！睂O杰說,，彩繪層表面被一層泥土覆蓋，在開展保護(hù)修復(fù)之前,，有必要對脆弱極易剝落的彩繪圖案進(jìn)行信息提取,，為后期的保護(hù)修復(fù)提供原始清晰的資料，為此文保人員采用多種非接觸攝影技術(shù),，開展彩繪層圖案無損分析研究,。

“傳統(tǒng)的可見光攝影只能反映肉眼可見信息，對覆蓋下層的圖案無法獲得直觀清晰的認(rèn)知,；而紅外攝影技術(shù)由于光波段單一,，不能解決色彩的問題。”她說,，為此文物保護(hù)研究人員嘗試了近年來引入彩繪文物分析研究的高光譜成像技術(shù),，通過與彩繪陶樓保持一定距離進(jìn)行非接觸式掃描成像，既可以通過光譜分析技術(shù)獲得顏料在不同波段下的光譜曲線,，又可以獲得顏料在不同波段光譜的數(shù)字影像,。

孫杰說：“我們可以通過高光譜成像技術(shù)，知道這個顏料是什么,，同時知道它長什么樣子(顏料在彩繪圖案中的分布輪廓),，通過高光譜成像技術(shù)，結(jié)合前期顏料成分分析結(jié)論,，分析被泥土覆蓋的彩繪圖案取得了較好的效果?！?/p>

無損檢測揭開彩繪材料秘密

“陶質(zhì)彩繪文物是以陶為基體,，表面利用膠結(jié)材料調(diào)和顏料涂繪的文物?！睂O杰說,，彩繪層是文物歷史信息最豐富的部分，往往也是陶質(zhì)彩繪文物病害最為集中的部分,，且一旦發(fā)生病變則不可逆轉(zhuǎn),。在對文物本體實施保護(hù)修復(fù)之前，需要對研究對象有明確的認(rèn)知,，即提取文物表面保存的資料信息,，如文物制作材料、工藝等,。目前,，團(tuán)隊正采用無損分析檢測技術(shù)，對陶樓的彩繪層信息進(jìn)行分析提取,。

除了采用多種非接觸攝影技術(shù),，開展彩繪層圖案無損分析研究之外，文保人員在已進(jìn)行的陶樓表面保存的資料信息提取工作中,，還開展了顏料層的分析檢測,，通過采集起翹剝落的少量樣品后，以拉曼光譜儀,、電鏡能譜分析,、超景深顯微鏡、掃描電鏡圖像分析等技術(shù)手段對彩繪層結(jié)構(gòu)及研究顏料成分進(jìn)行分析,。

從目前開展的分析顯示,，在陶樓色彩中白色的主要成分為方解石，紅色以朱砂居多，極少部分使用鐵紅,，綠色主要成分為石綠,，黑色為炭黑。

孫杰表示,，在下一步對彩繪陶樓的研究中,，文保人員還將對其顏料卷曲、起翹,、褪色,、變色、膠質(zhì)流失,、變形等病害具體成因進(jìn)行研究,，并制定保護(hù)修復(fù)技術(shù)路線，篩選適合的材料和工藝,，通過科學(xué)保護(hù)修復(fù)讓它們重放光彩,。
